錯誤使用電源濾波器,可能沒有效果,或者減半

欄目:技術知識 發布時間:2025-02-13

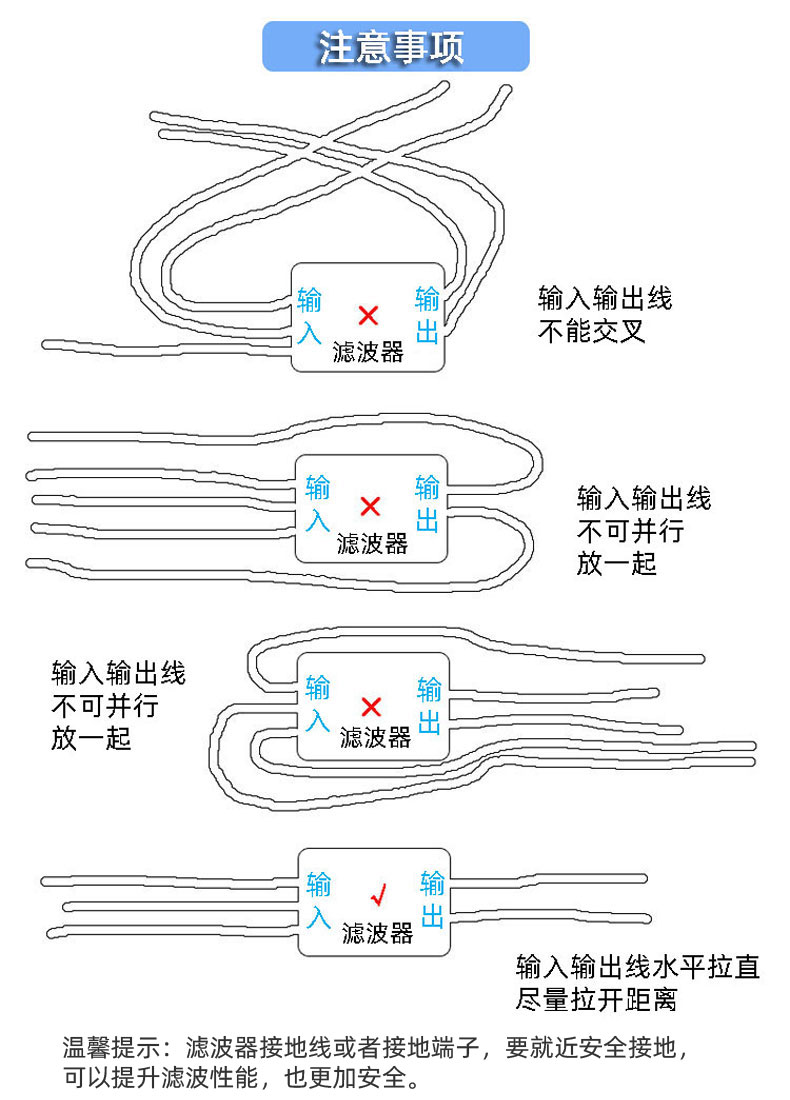

電源濾波器的輸入線和輸出線收攏到一側,并行在一起了,這樣就會導致濾波性能大打折扣,甚至無效果。

我們在安裝使用電源濾波器的時候,有沒有出現過下面的情況呢?電源線接好了,上電后效果不理想或者直接沒啥效果。這時候就要仔細檢查一下,是不是線路連接出錯了,還是什么地方沒有按照要求使用。

我們有一個客戶,訂購了幾只濾波器,用于EMC電磁兼容傳導測試,需要拿到第三方檢測機構實驗室測試,濾波器是裝在客戶設備機箱或者機殼內部的,檢測員一般是看不到的,就算看到也不一定會給你技術指導建議。后來客戶電話和我們溝通,我們先了解了一下測試的結果圖,讓用戶把機箱內部電器接線布局拍照發過來,看到機箱內部的接線不合理,電源濾波器的輸入線和輸出線收攏到一側,并行在一起了,這樣就會導致濾波效果大打折扣。

分析一下原因:濾波器的輸入側的電源線,我們默認是有干擾存在的,輸出線是經過過濾以后的部分,干擾擾動會被衰減一部分,如果再次把兩側的電源線收攏并行,線與線之間是存在電磁耦合現象的,尤其是有高頻干擾成分的電源線,就一根有高能量的天線,會嚴重影響不含高頻成分的電源線,導致濾波性能下降或者降低,被二次干擾,你明白了吧。

客戶重新整理了線路布局走向,濾波器接地端子就近安全接地,整改完成后,再次測試,順利通過。合理正確的設計布局,才能發揮產品更大的性能,細節決定結果。

溫馨提示:濾波器接地線或者接地端子,要就近安全接地,可以提升濾波性能,也更加安全。
